球閥，啟閉件（球體）由閥桿帶動，并繞球閥軸線作旋轉運動的閥門。亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等的介質。而多通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換，同時也可關閉任一通道而使另外兩個通道相連。本類閥門在管道中一般應當水平安裝。球閥按照驅動方式分為：氣動球閥，電動球閥，手動球閥。
球閥型號組成包括：
球閥代號+驅動方式+連接形式+結構形式+閥座材料+壓力等級+閥體材質。
球閥型號含義：
1、球閥代號：Q;
2、驅動方式代號：
0-表示電磁動；1-表示電磁一液動；2-表示電一液動；3-表示蝸輪；6-表示氣動；7-表示液動；8-表示氣、液聯動；9-表示電動。
3、連接形式代號：
1-表示內螺紋；2-表示外螺紋；4-表示法蘭；6-表示焊接；7-表示對夾；8-表示卡箍；9-表示卡套。
4、結構型式代號：
0-表示半球直通；1-表示浮動球全直通；2-表示浮動球Y形三通流道；4-表示表示浮動球L形三通流道：5-表示浮動球T形三通流道：6-表示四通式；7-表示固定球全直通；8-表示固定球T形三通式；9-表示固定球L形三通式。
5、閥座材料代號：
F-表示聚四氟乙烯-；D-表示中溫碳纖維；PPL-表示對位聚苯；N-表示尼龍；M-表示耐磨炭纖維；C-表示高溫耐磨碳纖維；H-表示合金鋼：Q-表示糖瓷；T-表示銅合金：X-表示橡膠。
6、壓力等級代號：
16表示壓力為16公斤（1.6Mpa）最大可到64Mpa；
150LB表示美標磅級2500LB。
5K表示日級壓力，最大壓力63K；
7、閥體材質代號：
A鈦及鈦合金、C碳鋼、鉻鉬鋼、P18-8系不銹鋼、RMo2Ti系不銹鋼、S塑料。
舉例說明：

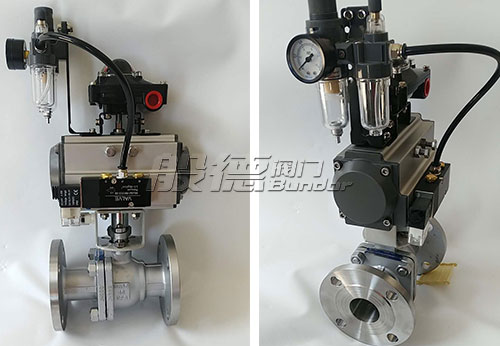

不銹鋼氣動法蘭球閥，型號Q641F-16P：
Q代表球閥；6代表氣動；4代表法蘭連接；1代表浮動球全直通流道；F代表閥座材質聚四氟乙烯；16代表壓力16公斤；P代表閥體材質為不銹鋼。
